Данная статья возникла в связи с практически полным отсутствием, на сегодняшний день, обсуждения практического опыта подключения и использования Mosconi DSP 6to8 на сайтах и форумах. На сайте производителя написано про процессор следующее: «прост в установке, интуитивно понятный пользовательский интерфейс». С этим можно согласится, потратив несколько часов на практическое знакомство с «простотой подключения и интуитивно понятным интерфейсом», а потом столько же на поиски недостающей или интуитивно непонятной информации в Интернете с переводчиком. Надеюсь, что данный материал сэкономит время и силы будущим инсталляторам данного девайса. А также поможет облегчить принять решение потенциальным покупателям процессора, позволит «подержать его в руках» ещё до покупки.

Итак, открываем упаковочную коробку и проверяем комплектность поставки Mosconi DSP 6to8:

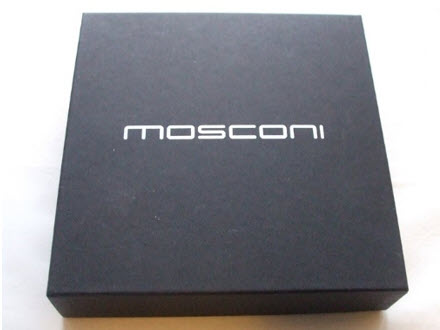

 Mosconi DSP 6to8 в упаковке;

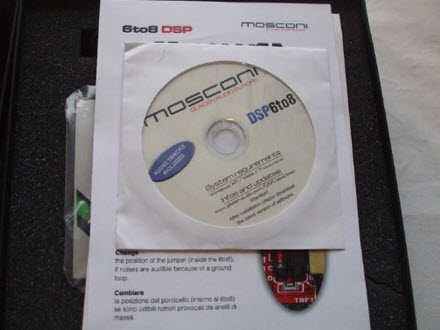

Установочный диск DSP 6to8;

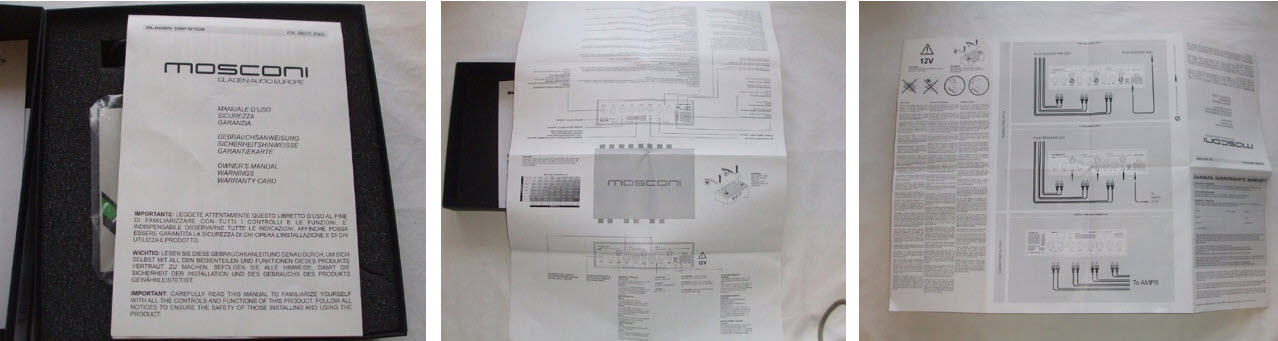

Инструкция по подключению; гарантийный талон; предупреждения — всё это на одном листе формата А2, на трёх языках: итальянском, немецком, английском;

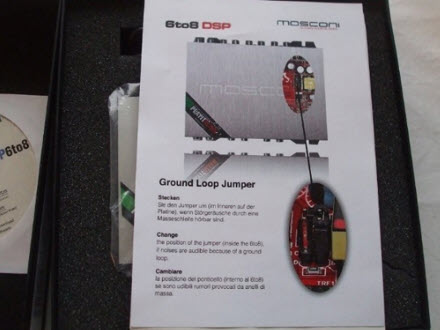

Указатель расположения коммутаторов «земли» на плате процессора – лист формата А4, пояснение на немецком, английском, итальянском

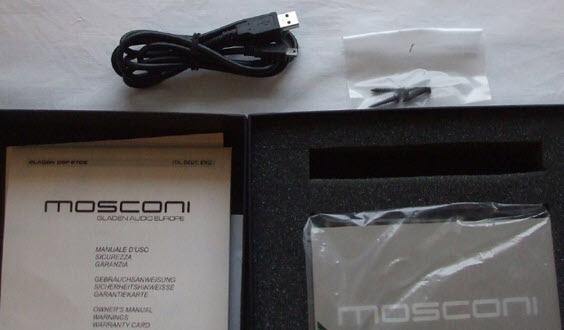

Провод интерфейса c разъёмами USB-miniUSB на концах, винты крепления процессора (4шт)

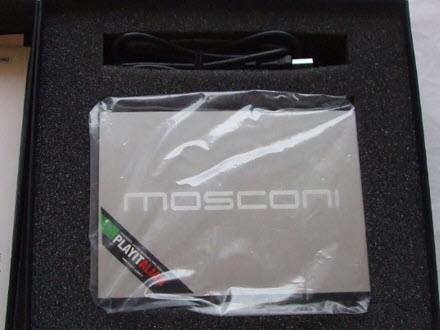

Непосредственно блок процессора Mosconi  DSP 6to8

Изучаем подключения Mosconi  DSP 6to8

Берём в руки блок процессора и, в первую очередь, разбираемся с функциональным назначением всех разъёмов.

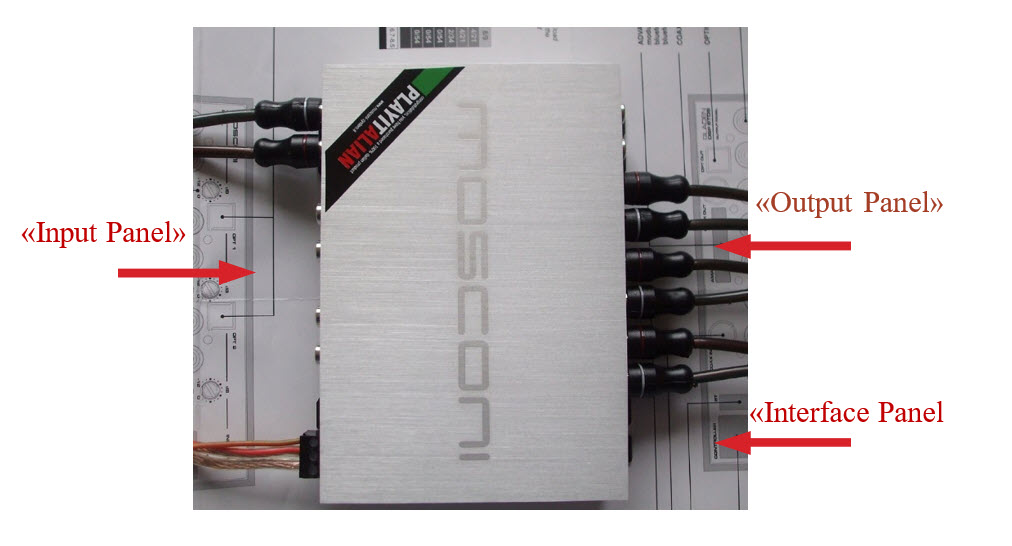

Блок процессора имеет хорошую логику входов-выходов. Некий «чёрный ящик»: с одной стороны блока имеем панель со всеми входами, с противоположной - все выходы. Разработчики так и назвали их: «Input Panel» (Панель входов) и «Output Panel» (Панель Выходов). Часть левой стороны «Output Panel» занимают 4-е разъёма «Interface Panel» (панель сопряжения).

Основной источник информации это инструкция по подключению, но информации в ней очень скудно, потому  используя другие источники, в-первую очередь сайт производителя www.gladen-audio.com, и метод проб и ошибок, изучим досконально все впуклости и выпуклости на функциональных панелях процессора. Оригинал инструкции по подключению смотри на следующей странице или на сайте производителя, в формате PDF, по следующему адресу http://www.mosconi-system.it/wp/wp-content/uploads/2012/07/ DSP_08_manual_ita.deut_.eng_.pdf

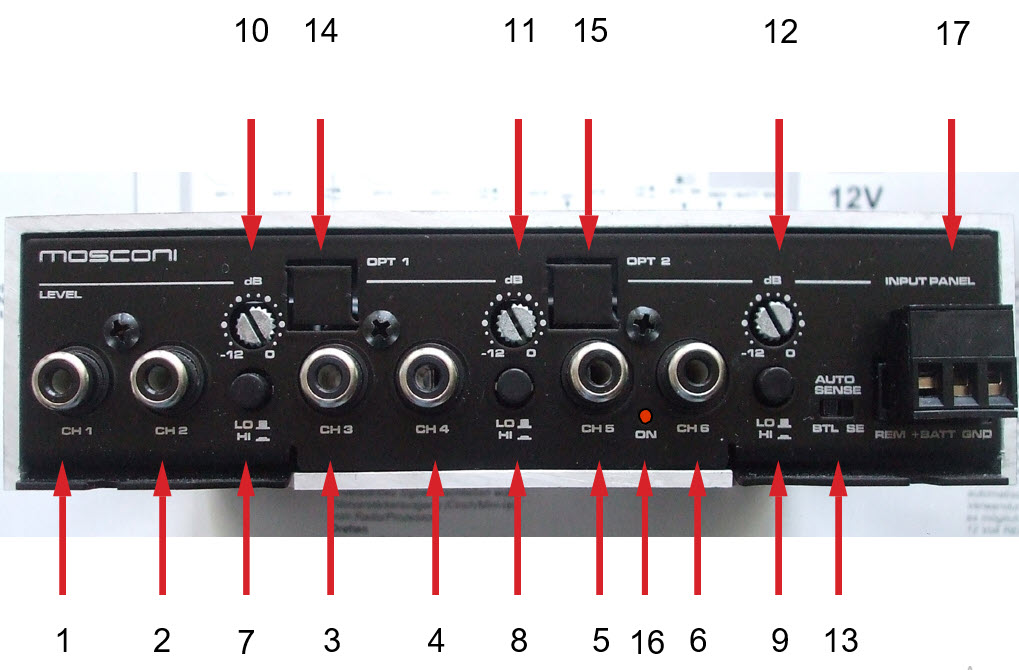

 А теперь более подробно. «Input panel»

1...2 - Входные каналы 1 и 2(CH1...CH2). Могут работать, как низкоуровневые линейные входа, так и высокоуровневые, предназначенные для съёма сигнала с акустических выходов головных устройств.

3...4 - Входные каналы 3 и 4 (CH3...CH4). Функционально аналогичны каналу 1...2.

5...6 - Входные каналы 5 и 6 (CH5...CH6). Отличаются от каналов 1...2 и 3...4 другими возможностями обработки сигнала. Об этих ограничениях поговорим в описании настройки процессора.

7 - Кнопка-переключатель для входных каналов 1...2.

При отжатой кнопке входные каналы работают, как низкоуровневые линейные входа (LO), чувствительность 2,0 - 8,0 Вольт RMS.

При нажатой кнопке каналы работают как высокоуровневые (HI) с чувствительностью 5,0 - 23,0 Вольта RMS.

8, 9 - Кнопки, обеспечивающие те же функции, что и кнопка 7, только для линейных входов 4...5 и 6...7.

10 - Регулятор входной чувствительности для каналов 1...2 (CH1...CH2). Требует обязательной регулировки. Нужно установить максимально возможную чувствительность для входов (поворотом регулятора чувствительности по часовой стрелке), не доводя уровень сигнала до «отсечки». Регулировка входной чувствительности производится при настройке процессора, при установке ручки громкости головного устройства в положение «максимум громкости».

 11,12 - Регуляторы входной чувствительности для каналов 3...4 , 5...6. Функционально тоже, что и регулятор 10.

 13 - Переключатель AutoSense (для себя перевёл, как «автоматическая чувствительность») имеет два положения: BTL и SE.

ПОЛОЖЕНИЕ BTL — стандартное положение переключателя, если головное устройство вашей автомобильной аудиосистемы имеет выход «REMOTE» и при помощи его можно запустить удалённые устройства, к примеру, процессор Mosconi DSP 6to8 и усилители, соединив проводом клемму «REM» разъёма 17 процессора и выход «REMOTE» головного устройства.

При таком положении переключателя процессор будет включаться при подаче на клемму «REM» разъёма 17 напряжения +11...+15В, и выключаться при снятии напряжения с данной клемы.

ВАЖНОЕ ЗАМЕЧАНИЕ! Включение-выключение процессора будет происходить независимо от того, какой у вас сигнал на входах 1...6: низкоуровневый (соответственно, кнопки 7..9, одна или несколько, находятся в отжатом положении, положении LO), или высокоуровневый (соответственно кнопки 7..9, одна или несколько нажаты, положение HI ). Другими словами, если Вы подали на клемму процессора «REM» подали напряжение 11-15В, то процессор включится,независимо от того, какого уровня сигнал на сигнальных входах или в каком положении находятся кнопки 7...9 (LOHI), при снятии напряжения с клемы «REM» процессор выключится.

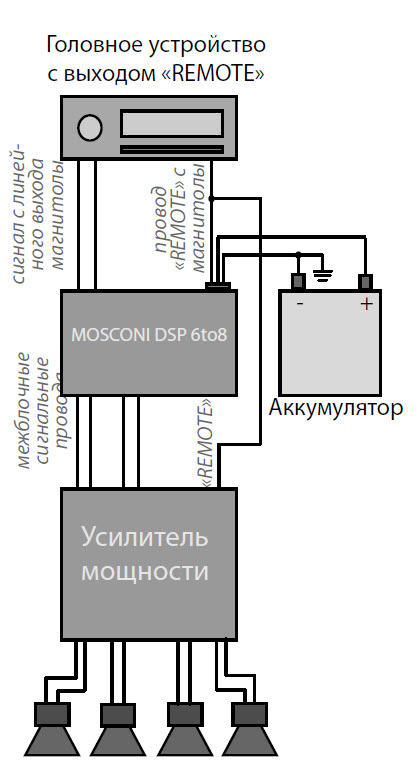

На рисунке показана типовая схема включения процессора Mosconi DSP 6to8 при активации его с помощью сигнала «REMOTE» с головного устройства. Переключатель AutoSence переведен в положение BTL

ПОЛОЖЕНИЕ SE — при данном положении переключателя процессор переходит в режим «автоматической чувствительности». При данном режиме процессор «просыпается» и «засыпает» без подачи напряжения на клемму «REMOTE». Источником активации процессора служит постоянная составляющая напряжения на входных сигнальных разъёмах 1...6, при подключении их к акустическим выходам автомагнитолы. Процессор включается через 1 секунду после включения и выключается ровно через 60 секунд после выключения автомагнитолы.
В режиме «сна» обнаружить потребление тока амперметром с чувствительностью 2микроАмпера не удалось. Т.е. в режиме «сна» он практически ничего не потребляет. В рабочем режиме потребление 0,4 А.
При
включении процессора в режиме SE клема «REMOTE» из входной превращается в выходную, и при включении процессора на этом выводе появляется напряжение +12В, которое можно использовать для включения усилителей системы.
ВАЖНОЕ ЗАМЕЧАНИЕ ! Для включения ,выключения процессора в режиме «автоматической чувствительности» необходимо соблюсти 3-и условия:
1. Переключатель AutoSense должен находится в положении SE;
2. Кнопка LOHI возле входа должна быть переведена в положение HI (нажатая кнопка).
3. При подключении к высовольтным ( акустическим) выходам головного устройства нужно следить за тем, чтобы плюсовой вывод акустики («+») был подпаян к центральному выводу входного RCA разъёма. Минусовой («-») вывод подпаять к периферийным лепесткам RCA разьёма.
При несоблюдениии условий 1,2 процессор не включится никогда без провода REMOTЕ. При несоблюдении условия 3 процессор может не включится, или включаться через раз.

Типовая схема включения Mosconi DSP 6to8 при активации его от высокоуровневого сигнала головного устройства. Пeреключатель AutoSense переведен в положение SE. Кнопка LOHI возле входов находится в нажатом состоянии.

P.S. В реальной жизни «чувственная жизнь» процессора в режиме SE показало некоторую капризность, которая может проявится в произвольном включении процессора при комутации проводов. Не расстраивайтесь. Дайте ему несколько минут протестировать входные цепи ,после чего он выключится и потом будет работать корректно.

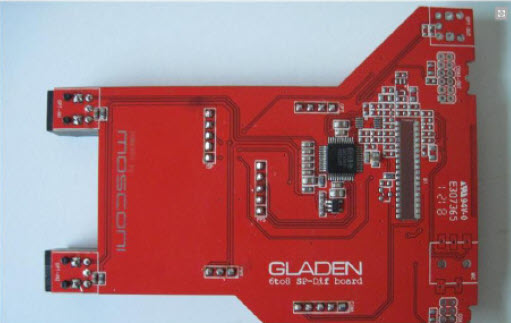

14...15 - Окна с заглушками под плату с оптическими входами, которая поставляется опционально, за дополнительные деньги. Выглядит эта плата вот так:

16 - Индикатор включения-выключения процессора. Во включенном состоянии загорается красный светодиод.
17 - Разъём питания Supply. Имеет 3-и клемы: «Remote», «Batery»(«+») и «Ground»(«-»). Винтовые зажимы клемм принимают провод до 4 мм кв. (12 AWG).
Напоминаю, что клемма «Remote» может выполнять 2-е функции:
- входная клема для включения процессора от провода «Remote» магнитолы при активации режима BTL;
- выходная клема, работает как управляющая для усилителей, при активном режиме SE.
