Часть 2. ВЫХОДНАЯ ПАНЕЛЬ - ИНТЕРФЕЙСНАЯ ПАНЕЛЬ процессора MOSCONI DSP 6TO8
Продолжаем знакомство с процессором MOSCONI DSP 6TO8. В этой части разберём выходную панель, подключение и загрузку управляющей программы

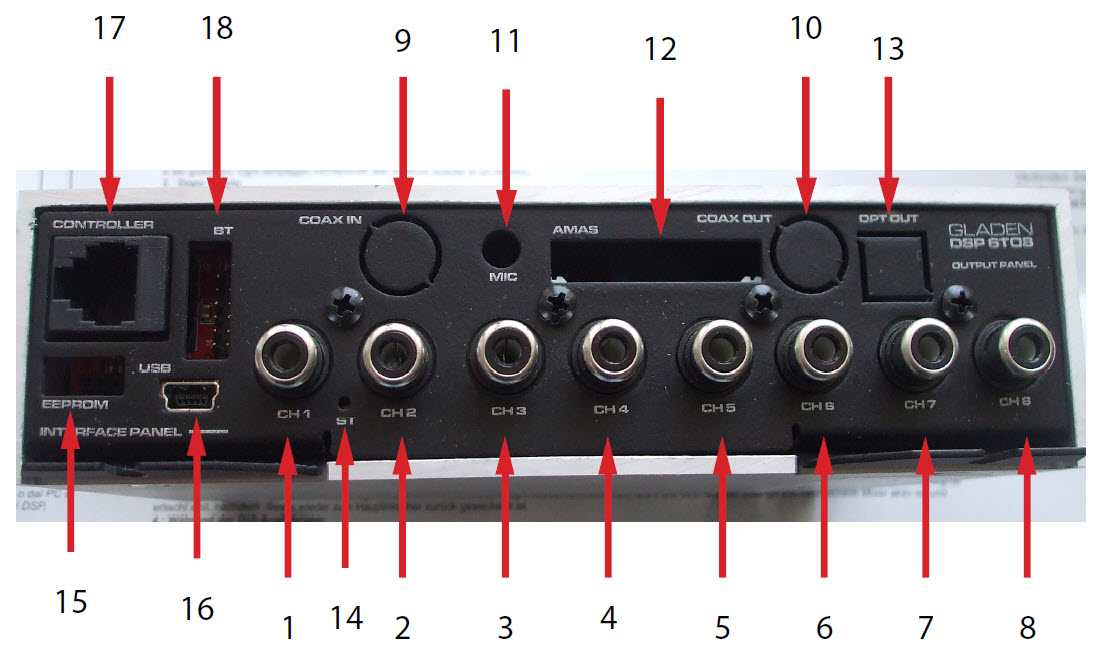

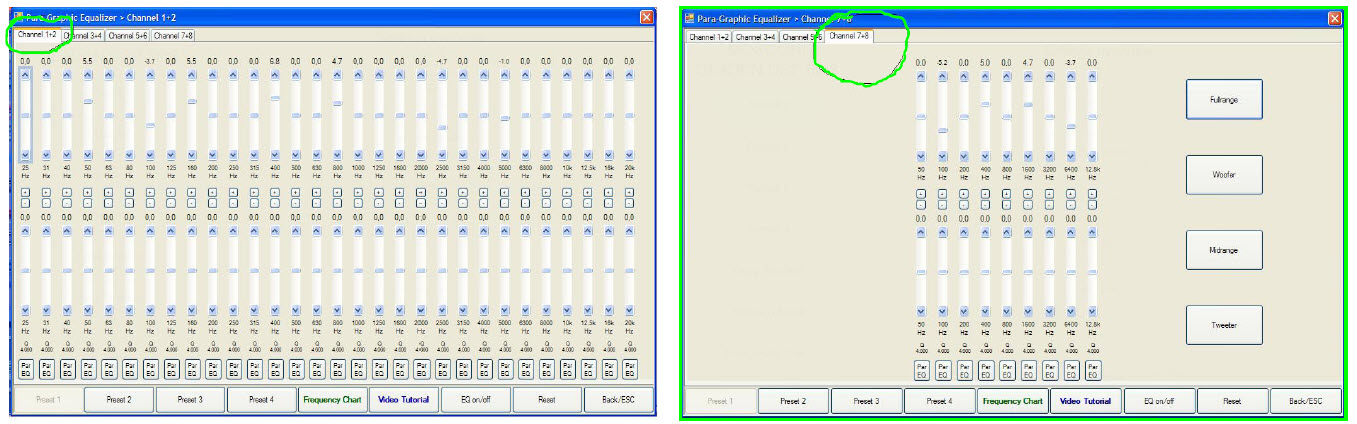

1...2, 3...4, 5...6, 7...8 - Линейные выходы с уровнем до 4 В RMS. Каналы имеют различия. Сигналы с каналов 1...2,3...4 могут корректироваться 30-ти полосным третьоктавным графическим эквалайзером. Сигналы с выходов 5...6, 7...8 имеют коррекцию на выходе только 9-и полосным октавным параметрическим эквалайзером, или можно эквалайзер перевести в режим 9-ти полосного третьоктавного для диапазона Woofer (50-315 Гц),или Midrange (400-2500 Гц), или Twiter (3125 -20000 Гц).

9,10 - Заглушки под разъёмы коаксиальных цифровых выходов. Данные разъёмы установлены на плате SP-DIF Multi. Плата поставляется отдельно от процессора за отдельные деньги.
11 - Отверстие под разъём микрофона Bluetooth. Разъём установлен на плате SP-DIF Multi. Плата поставляется отдельно от процессора за отдельные деньги.

12 - AMAS
13 - Заглушка под оптический выход. Установлен на плате SP-DIF Multi. Плата поставляется отдельно от процессора за отдельные деньги.

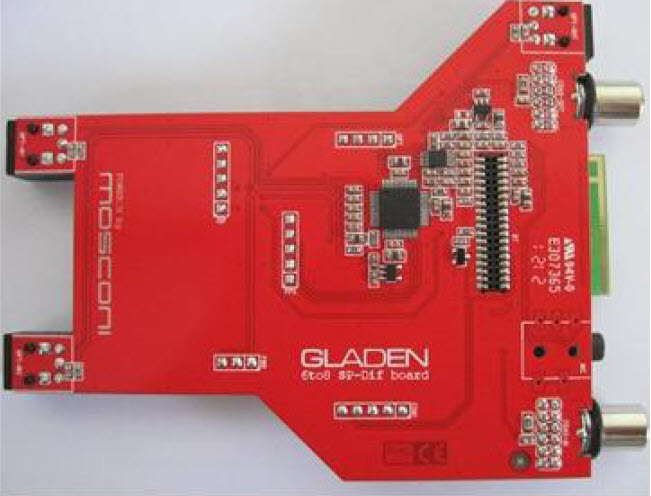

Плата SP-DIF Multi не входит в комплектность процессора, поставляется опционально по цене 150 Евро. Плата содержит указанные выше выходы и устанавливается на панели «OUTPUT». Выглядит плата вот так:

14- Красный светодиод . Помигивает во время «общения» управляющего компьютера и блока процессора. Если светодиод не загорается при любых действиях с управляющей программой, значит соединения между процессором Mosconi и компьютером не произошло. Управляющая программа в режиме offline.

15 - Окно с разъёмом по имени EEPROM.

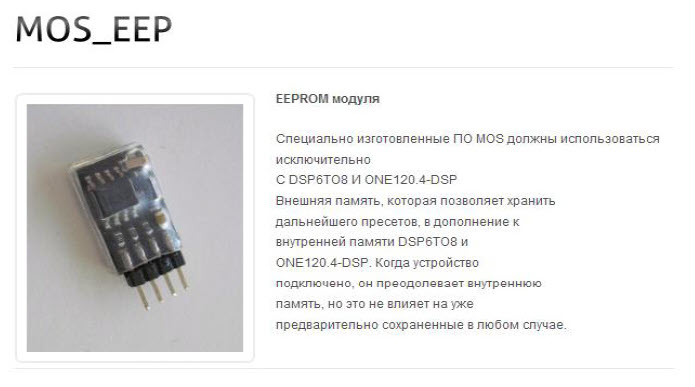

Разъём предназначен для подключения платы внешней памяти, позволяющей держать в памяти процессора больше 4-х программ настроек. Плата памяти не входит в стандартный комплект поставки.
Покупается отдельно.

16 - MiniUSB порт для подключения к компьютеру, на котором установлена программа настройки процессора. В комплекте идёт 1,5 метровый кабель с разъёмами USB-miniUSB на концах, но к сожалению, когда блок процессора установлен в багажнике, данного провода не хватает для настройки звука с места водителя с ноутбуком на коленях. Рекомендую запастись 2-х метровым USB - удлинителем. Или купить модуль mos BT 3.0 за 52 Евро и вообще отказаться от проводов при настройке. Перед покупкой проверьте наличие Bluetooth модуля в ноутбуке.

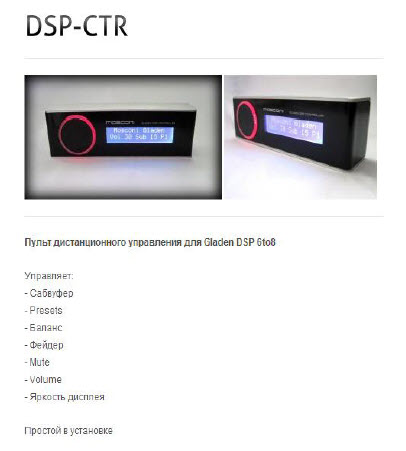

17 - Разъём CONTROLLER под кабель выносной панели управления DSP-CTR.

Если вам нужно, во время прослушивания музыки, оперативно менять:

- общую громкость;
- громкость сабвуфера;
- быстро приглушать громкость (Mute);
- выставлять различные пресеты настроек;
- выставлять баланс лево - право;
- двигать регулятор фейдера;
- играться с яркостью дисплея панели управления, и головное устройство не позволяет вам этого делать, тогда вам необходимо его приобрести отдельно. Цена панели -200 Евро.

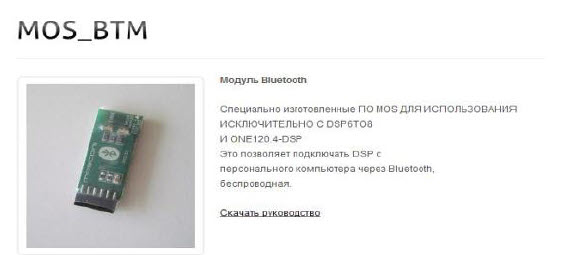

18 - Разъём под оригинальный Bluetooth модуль MOS_BTM. Модуль поставляется отдельной опцией, всего за 52 Евро.

За эти деньги вы можете:
- настраивать процессор с вашего любимого ноутбука без помощи проводов;
- с помощью Bluetooth появляется возможность настраивать и оперативно управлять процессором с планшета;

• если у вас есть смартфон (только Android) и вы приобрели MOS_BTM, то у вас пропадает необходимость в приобретении выносной панели DSP-CTR. Все функции, которые позволяет делать панель управления теперь сможет делать ваш смартфон, с индикацией изменений на индикаторе смартфона. Фактически, смартфон превращается в пульт ДУ с индикатором;
  - в перспективе, реализация функции «громкая связь». Только для этого, к Bluetooth модулю MOS_BTM придётся докупать плату SP-DIF Multi с микрофонным разъёмом.

Подключение процессора MOSCONI DSP 6TO8

Ознакомившись с функциональным назначением всех входных и выходных разъёмов, особых проблем при подключении не возникает. Не забываем переключатель AutoSense, на панели входов, переводить в положение BTL, если вы активируете процессор напряжением с провода «Remote» автомагнитолы, или в положение SE, если запускаете процессор сигналом с акустического провода штатной автомагнитолы. А также, не забываем совместно с переключением в режим SE нажимать кнопку LOHI возле входов, иначе, процессор не включится. Для тех, кто пропустил, возвращаемся на страницу 5,6 данного руководства и перечитываем заново особенности работы AutoSense .

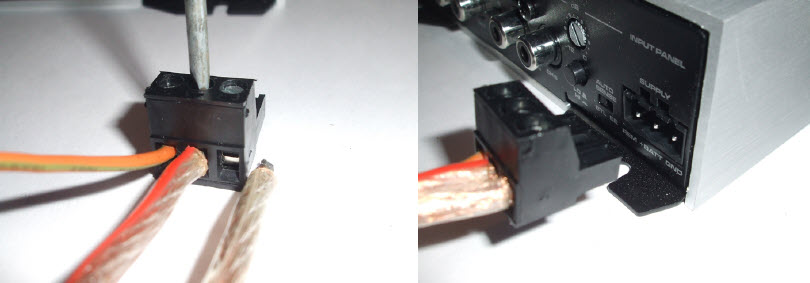

ПРЕДУПРЕЖДЕНИЕ: В процессоре разъём питания съёмный, и достаточно нежный. При подключении проводов розетку разъёма отстёгиваем, прикручиваем к ней провода, после чего розетку с проводами вставляем в вилку, установленную на плате. Данная процедура убережёт Вас от выламывания вилки на плате и от короткого замыкания на корпус прибора.

В некоторых случаях, при неудачном сочетании компонентов, в системе может возникнуть фон переменного тока, причиной которого могут являться паразитные токи через «земляные» цепи аудиосистемы. Вполне вероятно, что побороть данное явление помогут перемычки, изменяющие конфигурацию цепей заземления. Перемычки расположены на основной плате, потому для выполнения этой операции прибор придётся разобрать. Делается это легко при помощи одной крестовой отвёртки.

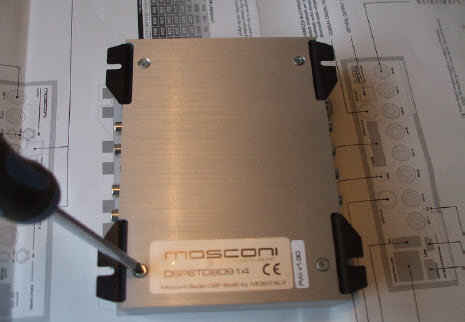

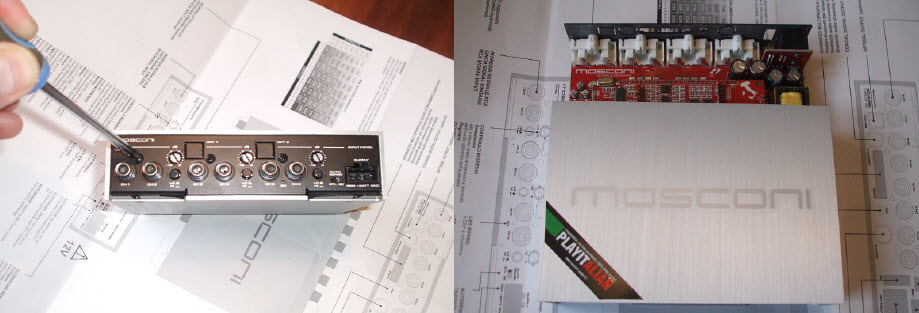

Для этого вывинчиваем 4-е винта снизу, освобождаем алюминиевый коробчатый корпус от платы:

Выдвинуть плату из коробочки мешают металлические панели, потому откручиваем одну из панелей, после чего плата легко выталкивается из алюминиевого короба.

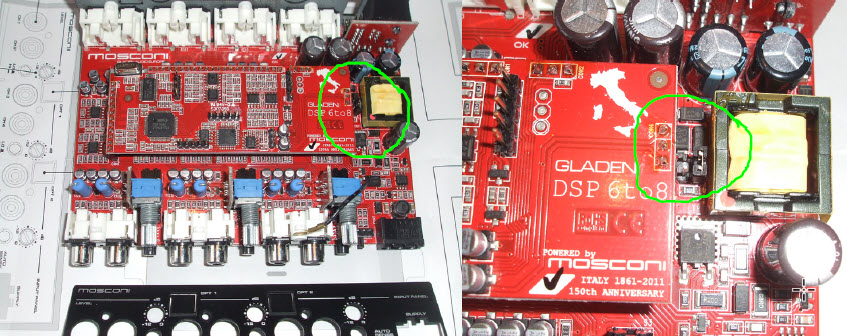

Теперь мы имеем свободный доступ ко всей плате. Место расположения двух перемычек отмечено на фотографиях зелёным фломастером.

Пользуясь возможностью, ознакомимся с внутренностями. Сердце прибора - PCM 3168A от Texas Instruments - 6-канальный дельтасигма АЦП, звуковой процессор и 8-канальный дельтасигма ЦАП в одном корпусе. Выходные каскады реализованы на сдвоенных малошумящих операционных усилителях NE5532 от того же производителя. Другие конструктивные особенности любители апгрейдов смогут узнать после приобретения этого чудесного изделия.
Добиваемся нужного результата переключением перемычек и складываем процессор в обратном порядке. Наступило время поработать с настройками.

2020-07-23   Автор: Rumata
